實驗室供氣系統的概念，相信大家都不陌生了，但對于集中供氣系統的組件，由哪幾部分組成還是不太了解，今天詳細給大家分析解析一下。

　　實驗室供氣系統組成一：閥門

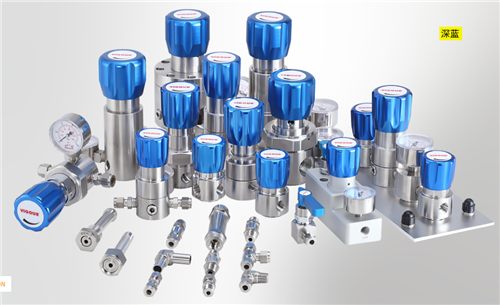

　　實驗室用的閥門由眾多種類，我們統一來說，包括氣瓶間內鋼瓶減壓閥或一級減壓閥，危險氣體用的單向閥或截止閥，膜片閥，末端儀器用的開關閥球閥或針閥等

　　

　　鋼瓶減壓器的主要技術參數

　　• 母體黃銅電鍍，適用于6.0級

　　非腐蝕性氣體和混合氣體

　　• 母體316L，適用于腐蝕性氣體

　　• 上蓋鋁合金，表面陽極氧化處理

　　• 穩定精確的壓力控制

　　實驗室供氣系統組成二：氣體切換分流系統

　　實驗室氣體切換系統，是安裝在鋼瓶不銹鋼軟管后面的部分，固定在墻體上，可實現不間斷供氣的效果，當一側氣體用盡后另一側氣瓶自動啟動供氣裝置，并提供報警提供更換氣瓶;

　　

　　氣體切換分流系統主要特點：

　　主體均采用316L材質，適用于各種特氣場合硬密封結構，避免材質老化污染

　　采用膜片閥控制，管道簡潔，操作可靠，使用壽命長

　　可擴展2~5個鋼瓶，完成氣體減壓及匯流輸出自動切換功能，半自動切換保證連續供氣，并明確指示供氣鋼瓶及時更換。

　　實驗室供氣系統組成三：雙級減壓系統

　　我們把實驗室減壓控制系統單獨列出來講，是因為他的重要性。有些客戶對氣體系統的了解度不夠，只是因為用氣量比較少，所以經常會要求忽視二級減壓系統，但實際上在集中供氣系統中，尤其是工廠或車間的高壓氣體管路設計中，雙級減壓中的二級減壓起著安全保險的作用，一級減壓后的氣體經過二組減壓閥后會自動調節至我們的使用壓力范圍值，保證了供氣壓力與流量穩定性。

　　

　　雙級減壓控制面板系統主要特點：

　　• 膜片式開關閥

　　• 母體和上蓋黃銅電鍍，適用于非腐蝕性氣體和混合性氣體

　　• 母體和上蓋316L，適用于腐蝕性氣體

　　實驗室供氣系統組成四：吹掃系統

　　實驗室氣路吹掃系統，是指當供氣管路在供氣間斷，例如更換鋼瓶或同類氣體進行更換時，保證氣體純度要求需要安裝一套氣體吹掃管路裝置，一般以氮吹為主;

　　

　　吹掃系統主要特點：

　　氮吹吹掃組件

　　• 母體和上蓋黃銅電鍍，適用于6.0級非腐蝕性氣體和混合氣體

　　• 母體和上蓋316L，適用于腐蝕性氣體

　　• 模塊化設計

　　• 進氣壓力300 bar

　　實驗室供氣系統組成五：安全報警系統

　　實驗室供氣安全報警系統，分為壓力報警系統和泄漏報警系統兩種，這個是必須要安裝的，根據氣體種類的不同，選用不同的報警裝置，吹掃系統，如圖所示，可以顯示氣瓶室所有鋼瓶的供氣壓力與氣體空率，當接近臨界點時，會提配實驗室人員更換氣瓶;另一方面，當氣體發生泄漏到一定濃度時，會發出聲光響聲，采取安全有效的防治措施。

　　

　　安全報警系統主要特點：

　　(1)氣壓實時數字顯示

　　(2)具有高低壓報警功能

　　(3)當發生報警時，當前氣路會變?yōu)榧t色

　　(4)泄漏蜂鳴報警

　　(5)可根據現場設置高、低報警值

　　(6)鋁制外殼適用于墻面或嵌入式安裝

　　實驗室供氣系統組成六：氣體管道

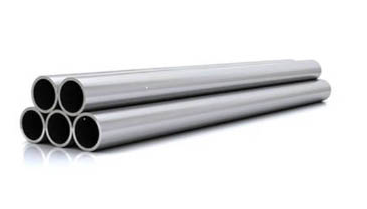

　　實驗室專用的氣體管道，我們之前也講過很多次，簡單一句話，就是必須選用高純度、無縫鋼管、BA或EP級、316L、潔凈管道來做實驗室供氣管路部分，必須滿足上述幾項參數值，這對供氣系統是非常重要的。

　　

　　實驗室供氣系統組成七：管路連接件

　　實驗室供氣管路連接件包括管道直通、彎通、三通、變徑直接、螺紋接頭、氣瓶固件、鋼瓶軟管，過濾器，壓力開關等等，這些是連接供氣管道的必須件。

　　

　　

　　大家了解了實驗室供氣系統的組成后，可對組成部分再搜索更加相關資料加深學習，也可電話聯系深藍，深藍致力于為您提供安全、節能的氣路系統，所有組件全部廠家直銷，專業的氣路施工團隊，保障您的用氣安全！
