德州石化公司實驗室集中供氣項目概況：德州大維石化有限責任公司年產 120 萬噸PTA項目分析化驗室集中供氣系統，配套于年產120 萬噸PTA 項目分析化驗室檢測分析的需求，分析化驗室建筑面 積約2000m2，實驗大樓為單層結構。

　　德州石化實驗室集中供氣系統介紹

　　(1)實驗室臺柜設施;

　　(2)實驗室供氣系統。

　　本技術說明書提出的是集中要求，并未對一切技術細節做出規定，也未充分引用有關規范和標準條文，乙方應保證提供符合國家現行有效標準、規范和本要求 的優質產品及服務。承包商保證提供符合本技術說明書和現行工業標準的最新版本的、技術先進、生產實用、運行可靠、便于維修、經濟合理的優質產品及服務 。 乙方在系統裝置驗收合格交給甲方前對本套裝置的工藝、設備、運行情況負全責，甲方采購乙方的工藝包及設備應為成熟的，乙方提供的工藝路線及設備是乙方 確認并可完全承擔實際運行效果及責任的。

　　德州實驗室氣路系統運行條件及工藝管道設計參數

　　2.1 室外環境設計參數

　　冬季采暖室外計算溫度： -11.1℃

　　冬季通風室外計算溫度： -7℃

　　冬季空調室外計算溫度： -15.3℃

　　冬季空調室外計算相對濕度： 63%

　　冬季大氣壓力： 917.6hPa

　　冬季室外平均風速： 1.8m/s

　　夏季通風室外計算溫度： 30.0℃

　　夏季通風室外計算相對濕度： 33%

　　夏季空調室外計算干球溫度： 34.5℃

　　夏季空調室外計算濕球溫度： 22.1℃

　　夏季大氣壓力： 902.3hPa

　　夏季集中室外平均風速： 2.6m/s

　　2.2 室內環境設計參數


　　德州實驗室供氣體管路系統設計方案

　　1、實驗室供氣系統的設計原則

　　設計時充分考慮供氣系統的使用安全性;用氣穩定性、操作便捷性，結構可擴展性以及布局合理美觀性。

　　2、本氣體管路的設計方案為集中供氣系統，氣源為高壓瓶裝氣體。

　　高壓氣體鋼瓶存儲存于化驗室樓樓外的專用氣瓶間內。

　　共用6+1種高壓瓶裝氣體：空氣、氧氣、氮氣、氬氣、氫氣、乙炔;預留氣。

　　每種氣體均采用一用一備半自動匯流排。氣體設置排空系統。

　　供氣流程：高壓氣瓶→匯流排→集中供氣管路→終端壓力表和閥門→儀器設備

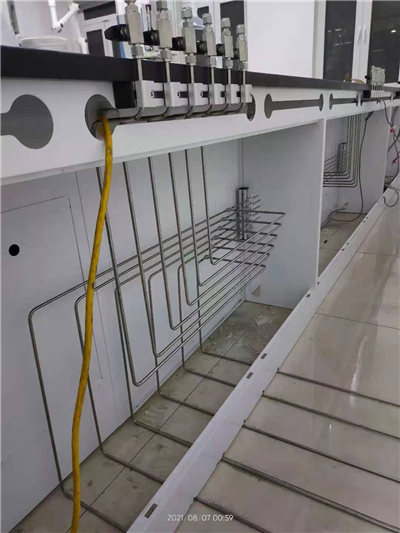

　　德州實驗室氣路系統安裝部分完工圖

　　

　　6種高壓瓶裝氣體：空氣、氧氣、氮氣、氬氣、氫氣、乙炔，預留氣1種，每種氣體的集中供氣系統中應設有緊急情況下能夠快速切斷供氣的裝置的開關閥(開 關閥采用球閥，高純O2采用慢開關針閥)。供氣管路材質：SS-316L BA級 無縫不銹鋼管線。氣體主管道為1/2”(12.7*1.24mm);氣體支管路為3/8”(9.5mm) 和1/4”(6.35mm)。氣體管道適用純度等級為6.0的氣體，不銹鋼管線連接采用自動焊接技術，管道與閥件采用高壓卡套連接;管路進入檢測室后設置二級減壓閥 、壓力表。

　　其中，氣相色譜室使用氣體：氫氣、氮氣、空氣、氬氣、預留氣，它的管路配置：5路管路+30個截止閥(即6個供氣點);原子吸收ICP室、電化學室、離 子色譜室、油品分析間、毛細管電泳間。乙炔管道、氫氣管道系統中，要加裝防爆逆止閥，可燃氣體使用實驗室、鋼瓶儲存間，要配有可燃氣體泄露報警裝置;主控制柜有聲光報警功能。

　　氣路安裝完后后，調試運行時應包括本工程中所有設備及集中供氣管道閥門的調試，以及對整個系統進行分部試運轉及整套啟動調試。同時負責提供操作和維 護手冊、應急預案，根據自己以往工程的實際經驗，并根據調試運行中的問題及業主的要求，編制相關的應急預案。
